输出电抗器
输出电抗器（Output Reactor）是变频器或逆变器系统中的重要电气组件，通常安装在变频器输出侧与电机之间，主要用于抑制高频谐波、降低电压变化率（dv/dt）、保护电机绝缘，并减少电磁干扰（EMI）。以下是其核心功能、结构及应用详解：
1. 核心功能
抑制电压尖峰和谐波：变频器输出的PWM波含有高频谐波，电抗器通过电感特性滤除高频成分，减少对电机的损害。
降低dv/dt：减缓电压变化率，避免电机绕组因快速电压变化导致的绝缘击穿。
延长电机寿命：减少电机发热和振动，提升运行稳定性。
抑制电磁干扰（EMI）：降低高频噪声对其他设备的干扰，符合电磁兼容（EMC）标准。

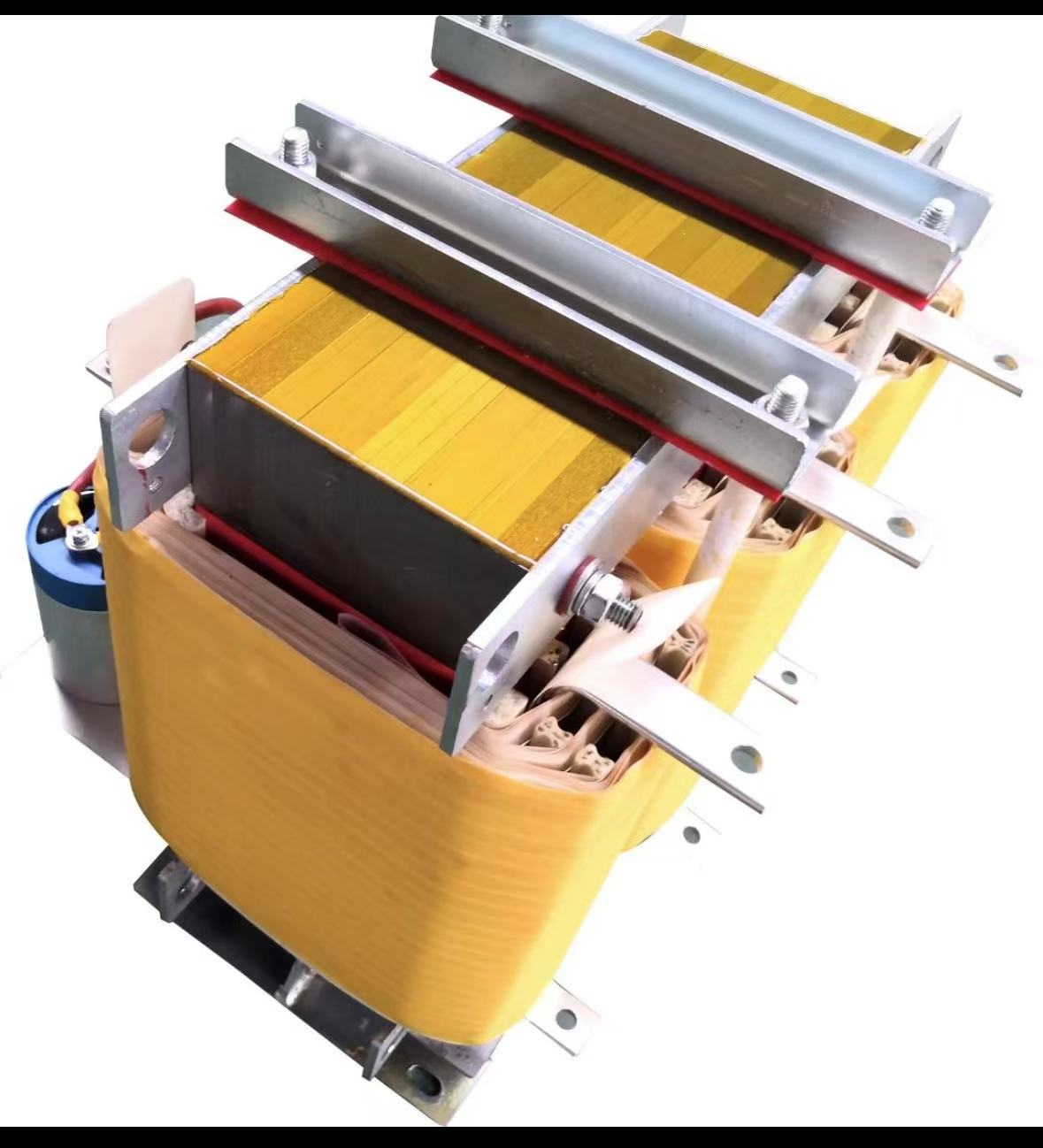

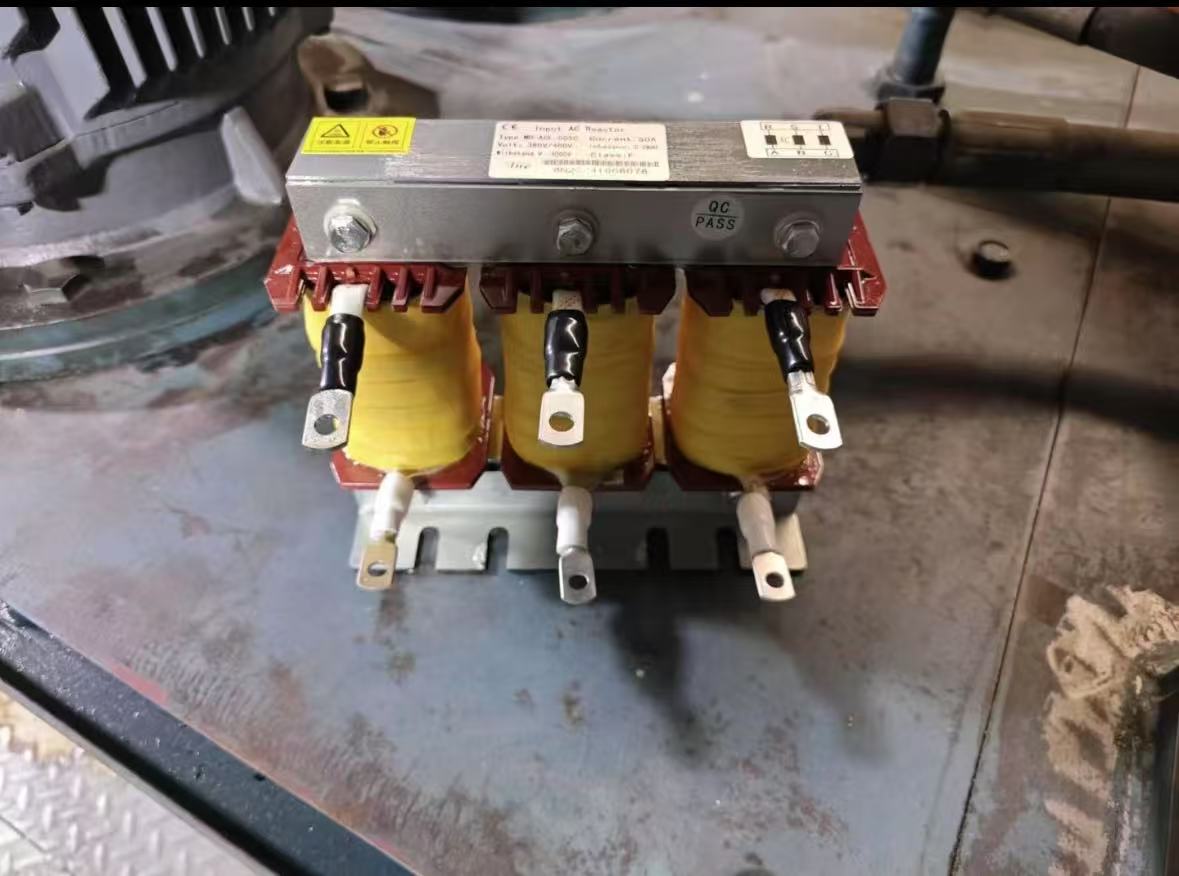

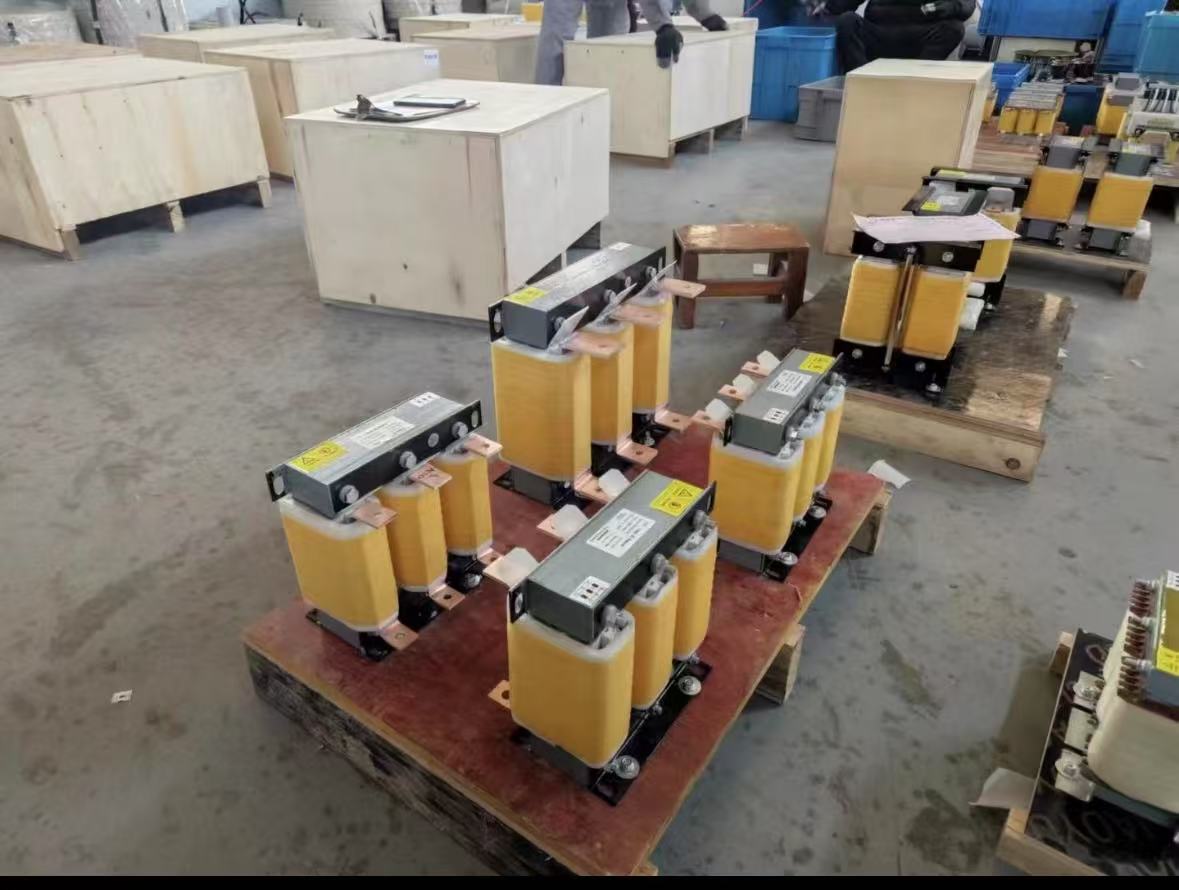

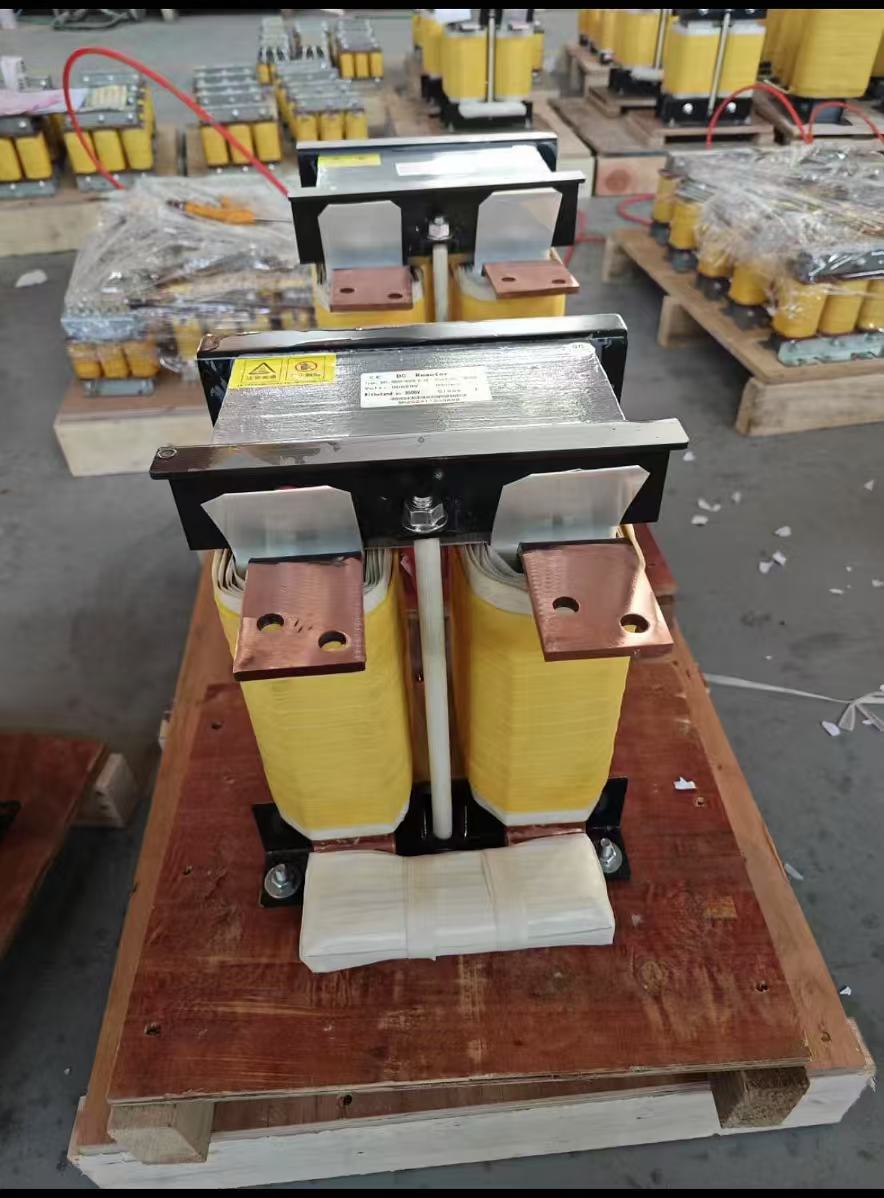

2. 结构与工作原理
铁芯材料：通常采用硅钢片或铁氧体，低频应用多用硅钢，高频场景选用铁氧体。
线圈绕组：铜或铝导线绕制，绝缘层耐高温（如H级绝缘）。
散热设计：自然冷却或强制风冷，部分大功率型号配散热片。
工作原理：利用电感对高频电流的阻碍作用，吸收谐波能量，平滑电压波形。
3. 典型应用场景
变频器驱动系统：用于数控机床、风机、水泵等变频调速设备。
长电缆传输：电机与变频器距离较远时（>50米），抑制电缆分布电容引起的谐振和过压。
敏感负载保护：精密仪器、医疗设备等对电压波动敏感的场合。
多电机并联：避免多台电机运行时相互干扰。
4. 选型关键参数
额定电流：需大于变频器最大输出电流，避免饱和发热。
电感量（mH）：根据变频器载波频率和电缆长度选择，通常为50-200μH。
电压等级：匹配系统电压（如380V、690V）。
频率范围：支持变频器输出频率（0-400Hz）。
降噪需求：高EMC要求场景需选择屏蔽型电抗器。
5. 安装与使用注意事项
安装位置：尽量靠近变频器输出端，与电机距离较长时优先加装。
接线规范：
三相电抗器需按相序接线，避免相间短路。
接地端子可靠连接，减少电磁辐射。
散热管理：确保周围通风，定期清理灰尘。
绝缘检测：定期测量绕组对地绝缘电阻，防止漏电。
6. 常见问题与解决
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 电抗器过热 | 过载、散热不良 | 检查负载电流，改善散热条件 |
| 电机振动或噪音增大 | 电感量不匹配 | 重新选型或调整变频器载波频率 |
| 输出电压异常 | 电抗器绕组短路/断路 | 用万用表检测绕组，更换损坏部件 |
| 系统EMI超标 | 电抗器屏蔽失效 | 选用带屏蔽外壳型号，加强接地 |
7. 输出电抗器 vs. 输入电抗器
输出侧：主要针对变频器到电机的高频谐波，保护电机。
输入侧：抑制电网侧谐波，保护变频器并改善功率因数。
协同使用：在复杂工况或严苛EMC要求下，可同时安装输入/输出电抗器。
8. 总结
输出电抗器是变频驱动系统中的“滤波器”和“保护器”，能显著提升电机可靠性并降低系统故障率。在长电缆、高载波频率或多电机场景中尤为必要。选型时需综合负载特性、环境条件及成本，优先选择温升低、损耗小的产品。定期维护可避免因绝缘老化或积尘导致的性能下降，确保系统长期稳定运行。
