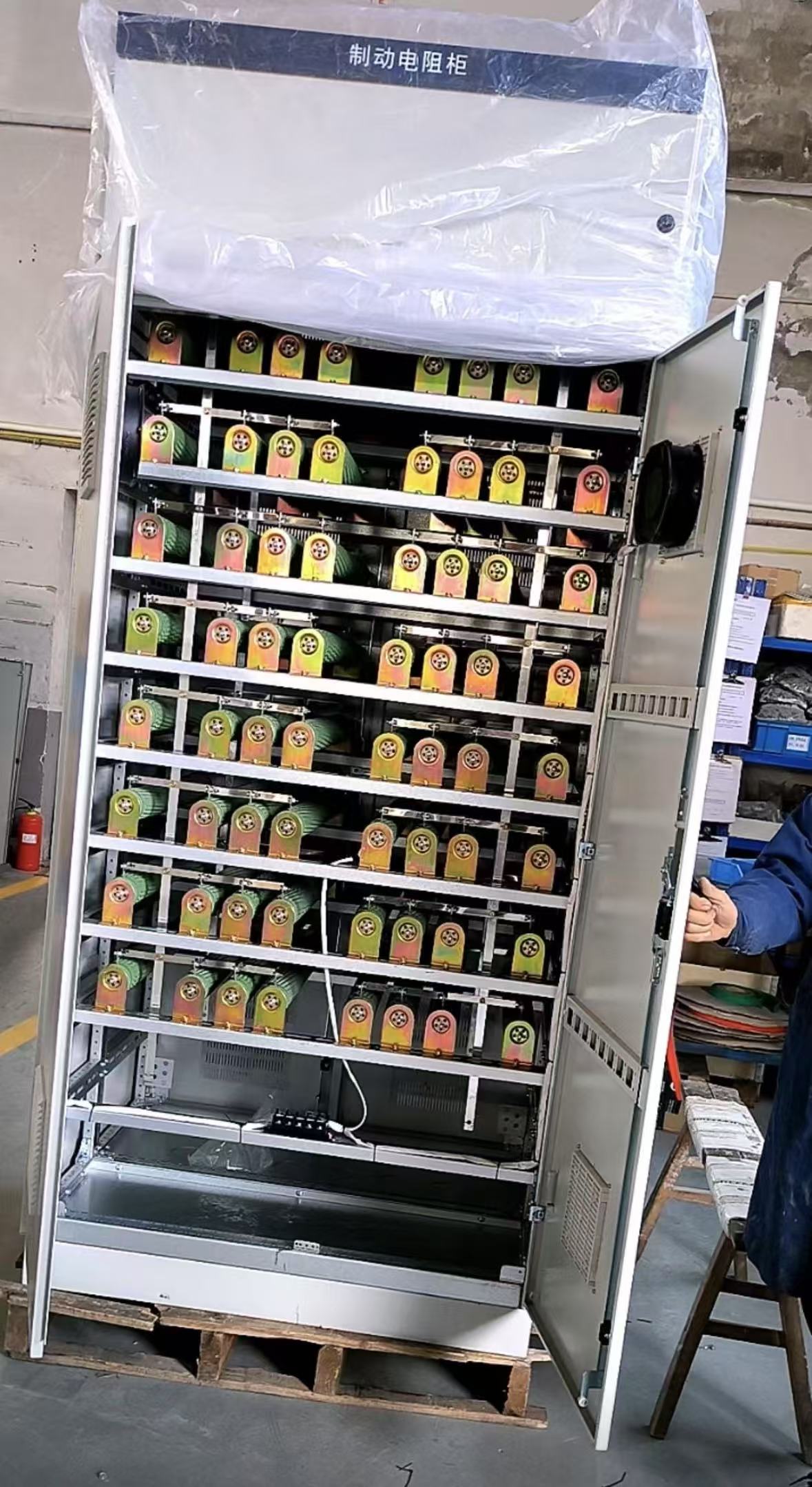

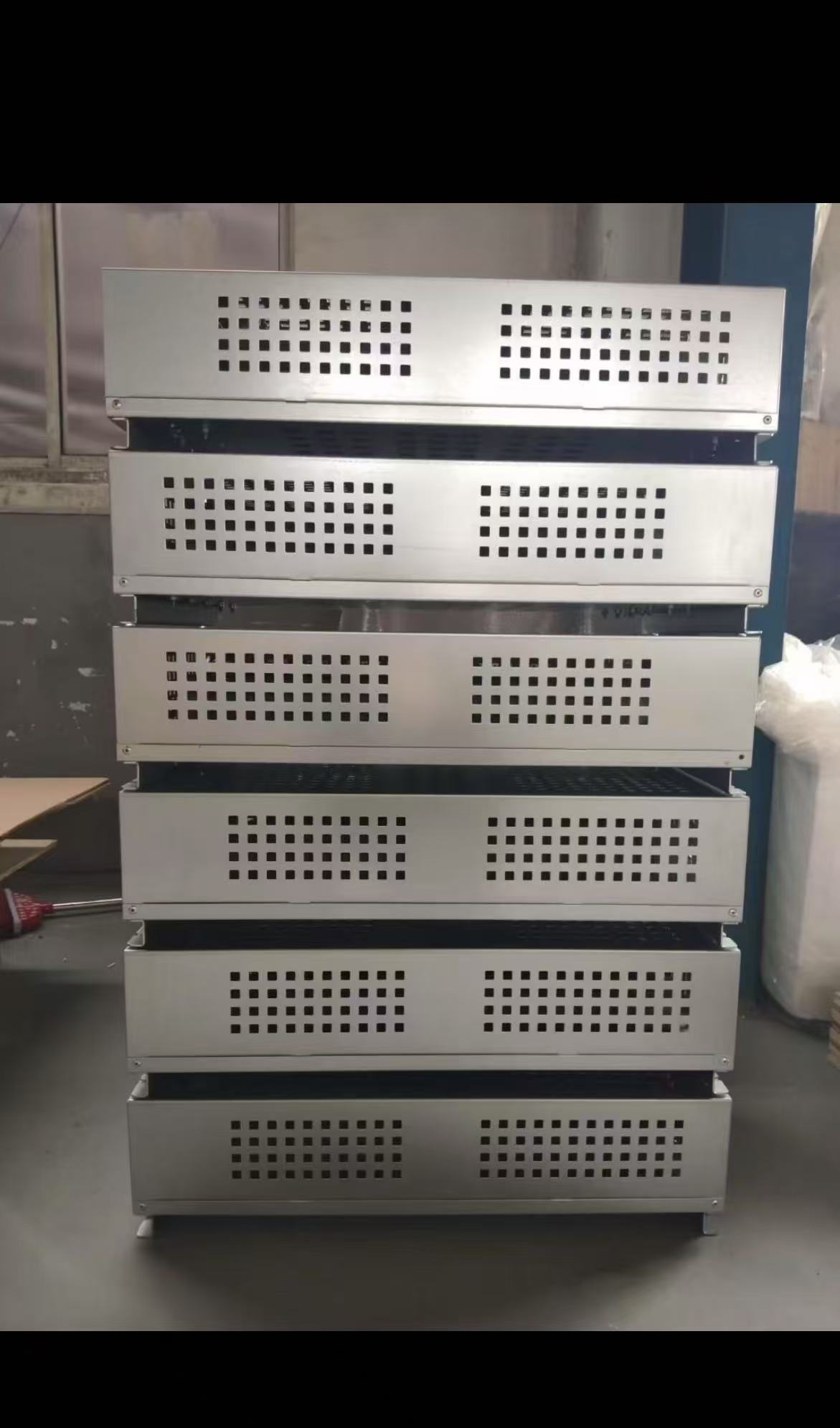

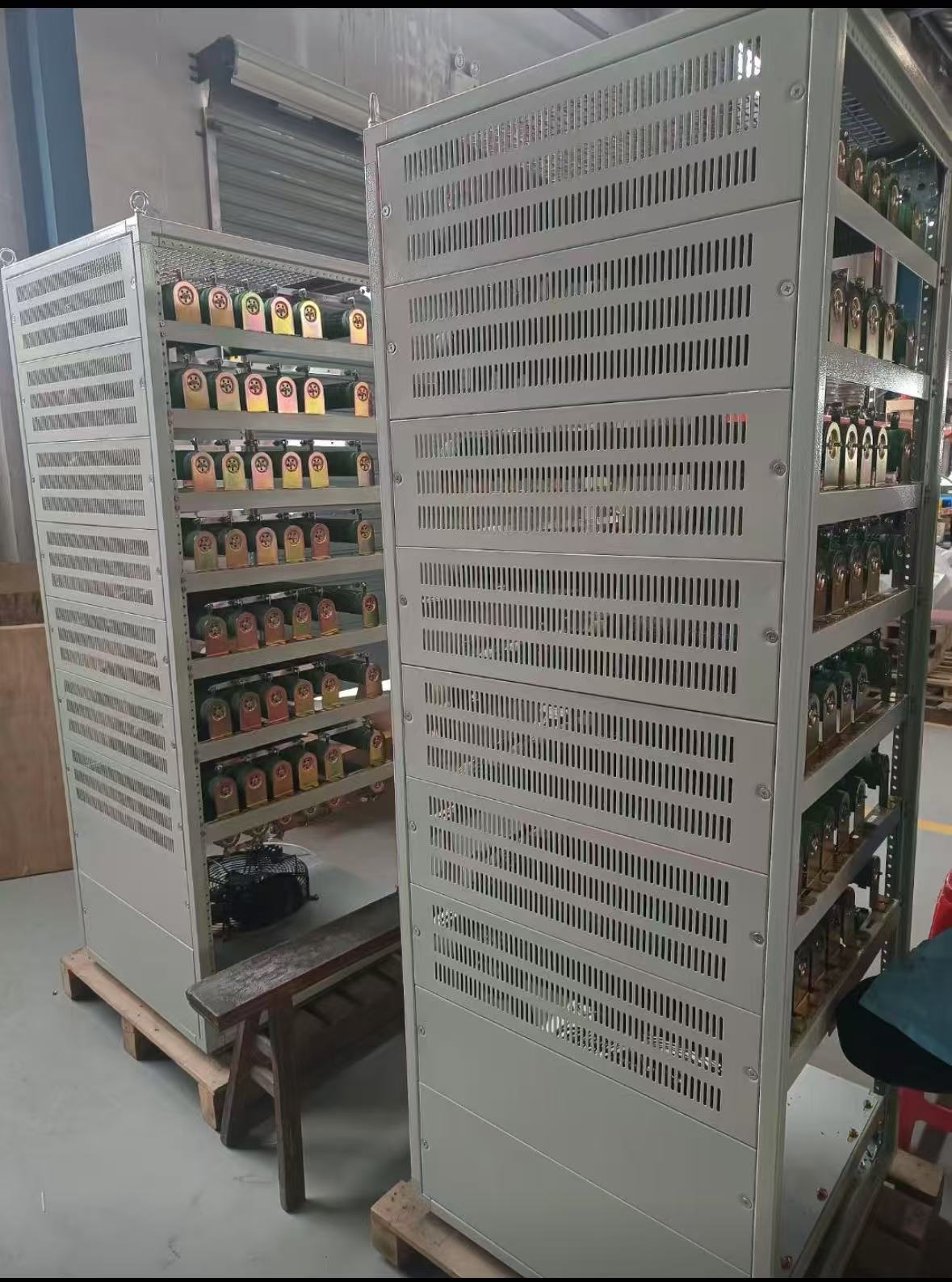

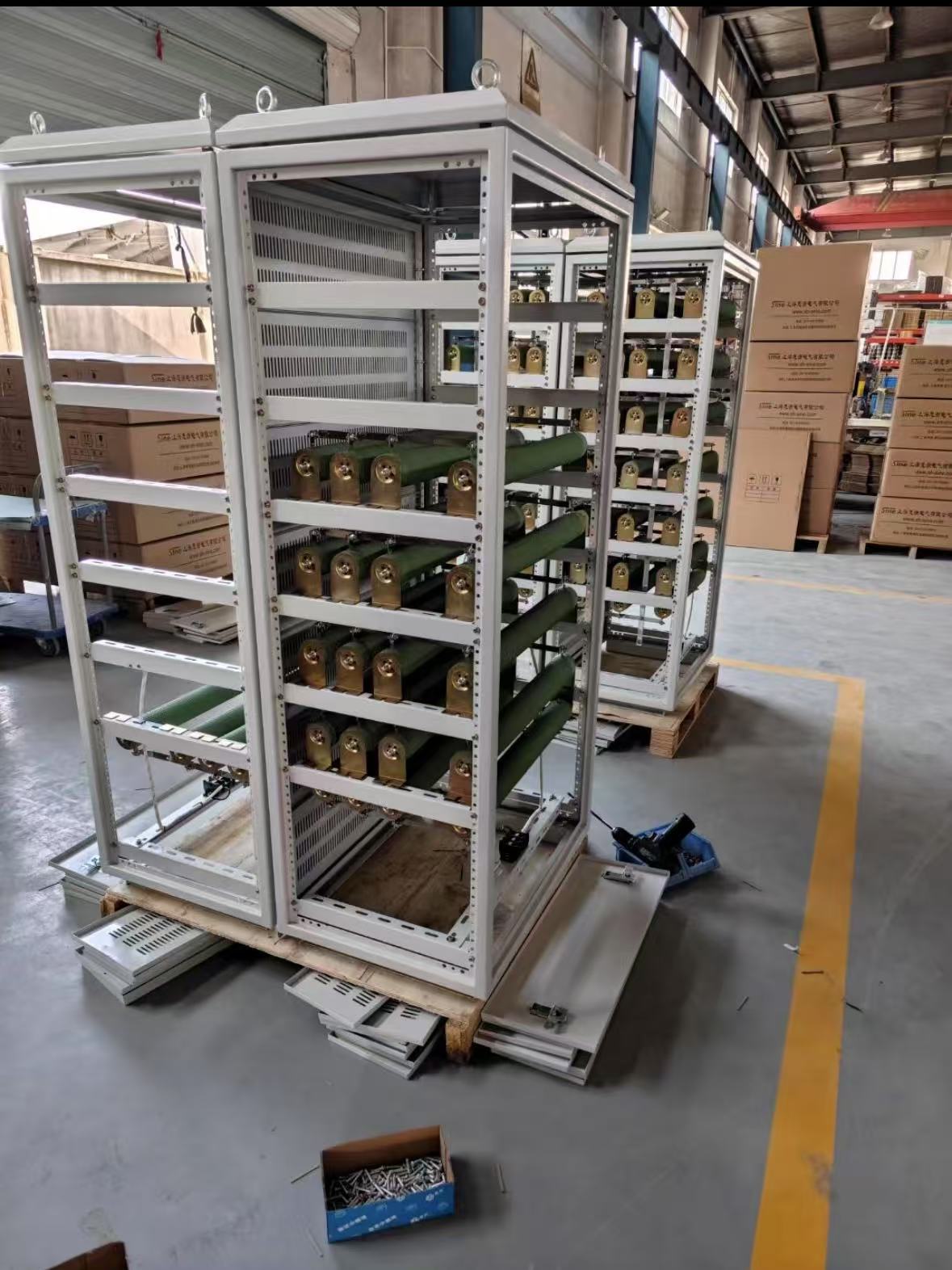

制动电阻箱是制动系统中的核心组件，与制动单元配合使用，主要用于将电机在减速、制动或急停时产生的多余电能转化为热能并安全释放，从而保护设备和维持系统稳定。以下是关于制动电阻箱的详细介绍：
1. 基本功能
能量消耗：吸收电机在制动过程中产生的再生电能（反向电动势），通过电阻发热的形式释放，避免电网或设备过压。
保护设备：防止变频器或驱动器因电压过高而损坏。
稳定控制：确保电机快速、平稳地减速或停止，提升系统控制精度。
2. 结构与组成

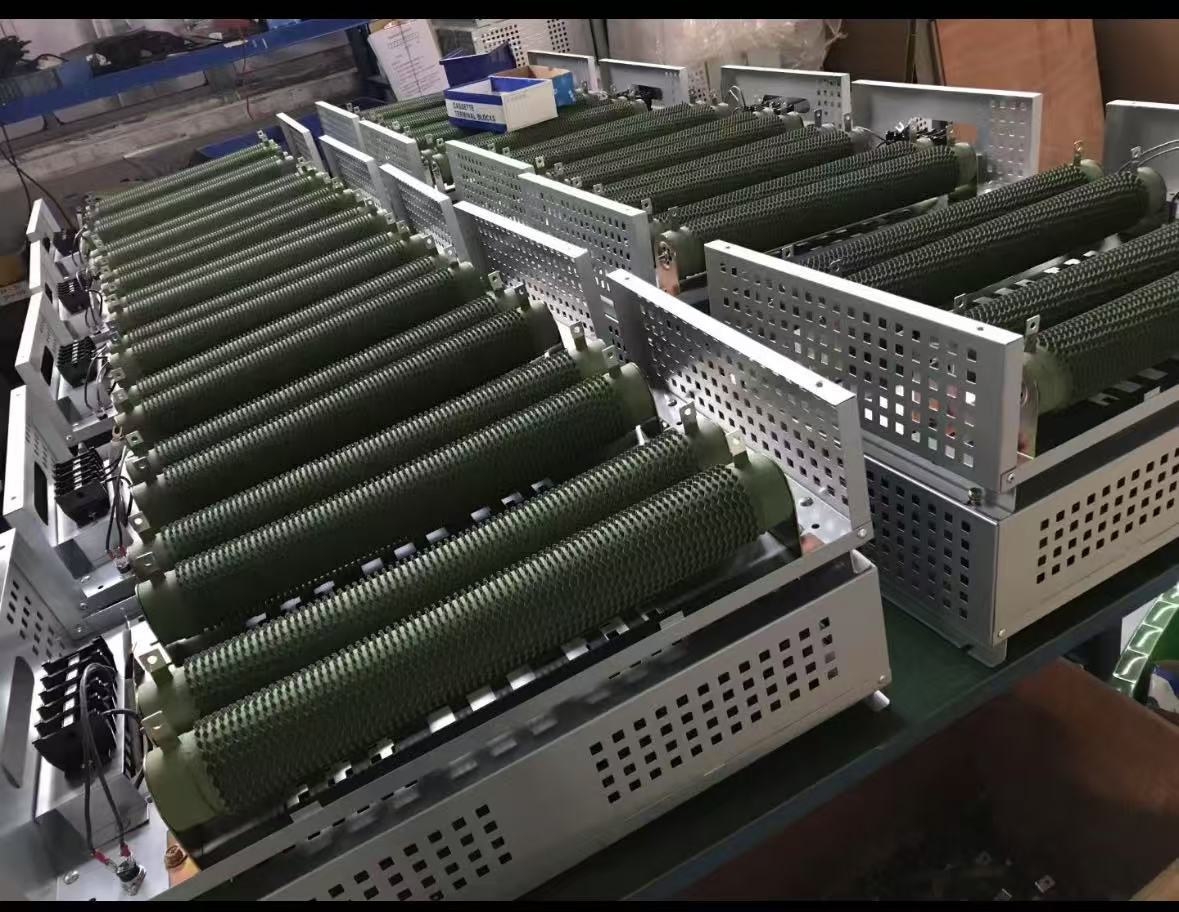

电阻元件：核心部分，通常由合金电阻丝或金属氧化物电阻片组成，具有高耐高温和耐腐蚀特性。
散热装置：铝制散热片、风扇或强制风冷结构，用于快速散热。

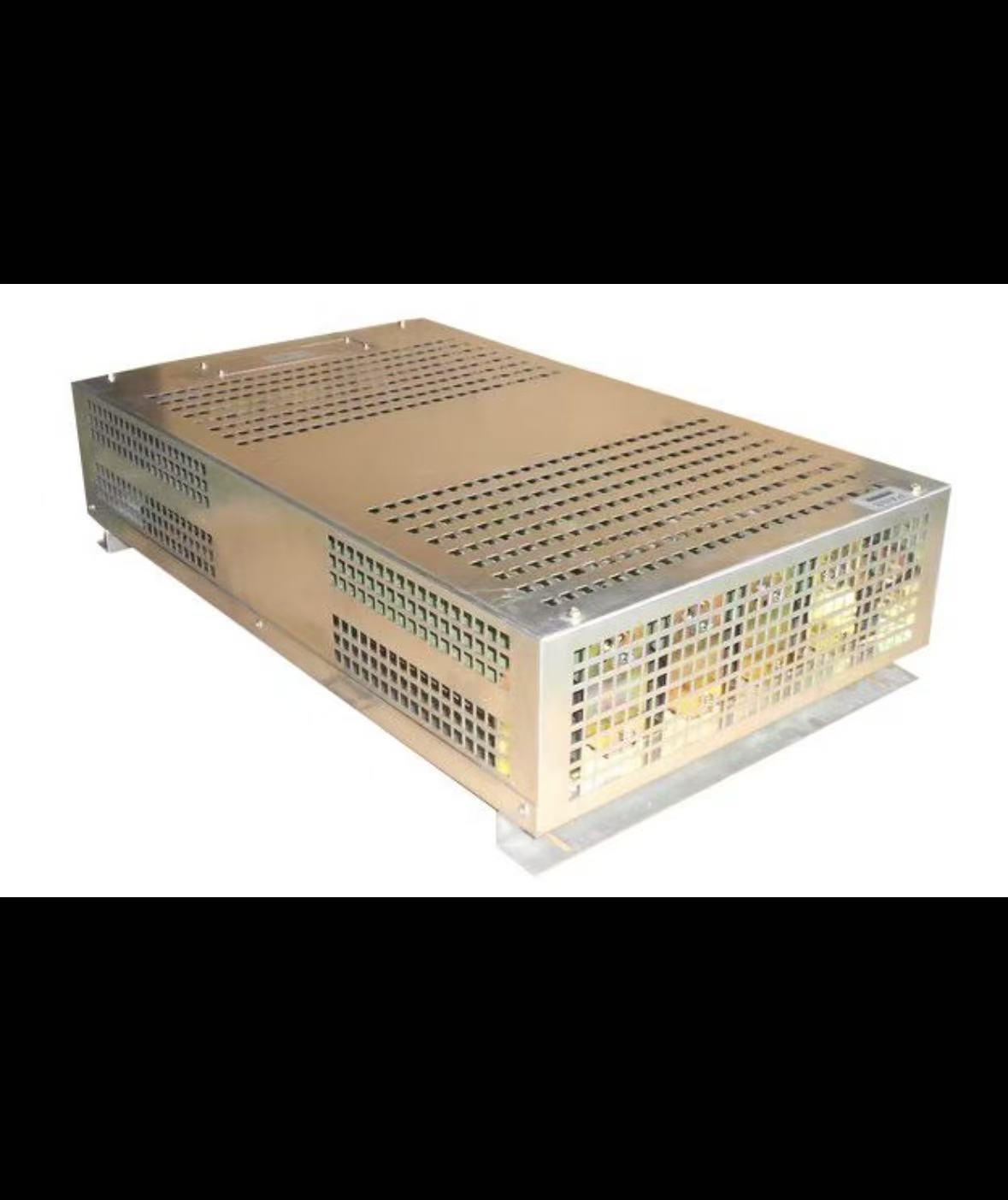

外壳：防护等级（如IP20/IP54）较高的金属箱体，具备防火、防尘、防潮功能。
连接端子：用于与制动单元或变频器连接，支持快速安装。
3. 典型应用场景
工业自动化：数控机床、注塑机、输送带等需要频繁启停的设备。
起重机械：起重机、卷扬机在负载下降时的制动。
电梯系统：控制电梯轿厢的平稳减速和停止。
新能源领域：风力发电机组变桨系统的紧急制动。
轨道交通：电车、地铁的制动能量吸收。
4. 选型关键参数
阻值（Ω）：需匹配制动单元的要求，过小会导致电流过大，过大会降低制动效果。
功率容量（kW）：根据电机功率和制动频率选择，需预留余量（通常为电机额定功率的50%-150%）。
散热方式：
自然冷却：适用于低功率、间歇性制动的场景。
强制风冷：适用于高功率、持续制动的场景。
环境适应性：高温、潮湿或多尘环境需选择防护等级高（如IP54）的型号。
耐压等级：电阻箱的绝缘性能需满足系统电压要求。
5. 安装与使用注意事项
安装位置：远离易燃物，确保通风良好，避免热量堆积。
接线规范：使用耐高温电缆，确保连接牢固，避免接触不良导致打火。
温度监控：加装温度传感器或热继电器，防止电阻过热损坏。
定期维护：
清洁散热片，避免积尘影响散热效率。
检查电阻元件是否氧化、断裂或烧毁。
测试绝缘电阻，确保安全性能。
6. 常见问题与解决方案
| 问题 | 原因 | 解决方法 |
|---|---|---|
| 电阻箱过热烧毁 | 功率选型不足或散热不良 | 更换更大功率电阻箱，加强散热 |
| 制动效果差 | 阻值不匹配或接线错误 | 重新计算阻值，检查接线 |
| 电阻元件氧化/断裂 | 长期高温或环境腐蚀 | 更换耐高温材料电阻，改善防护 |
| 异常噪音或火花 | 接触不良或绝缘破损 | 紧固端子，检查绝缘层并修复 |
7. 总结
制动电阻箱是电机制动系统中不可或缺的“安全阀”，其性能和可靠性直接影响设备寿命和运行安全。正确选型、规范安装和定期维护是保障其高效运行的关键。对于高负载或频繁制动的场景，建议选择模块化设计、可扩展的电阻箱，以提升系统灵活性和冗余能力。
