1. 概述

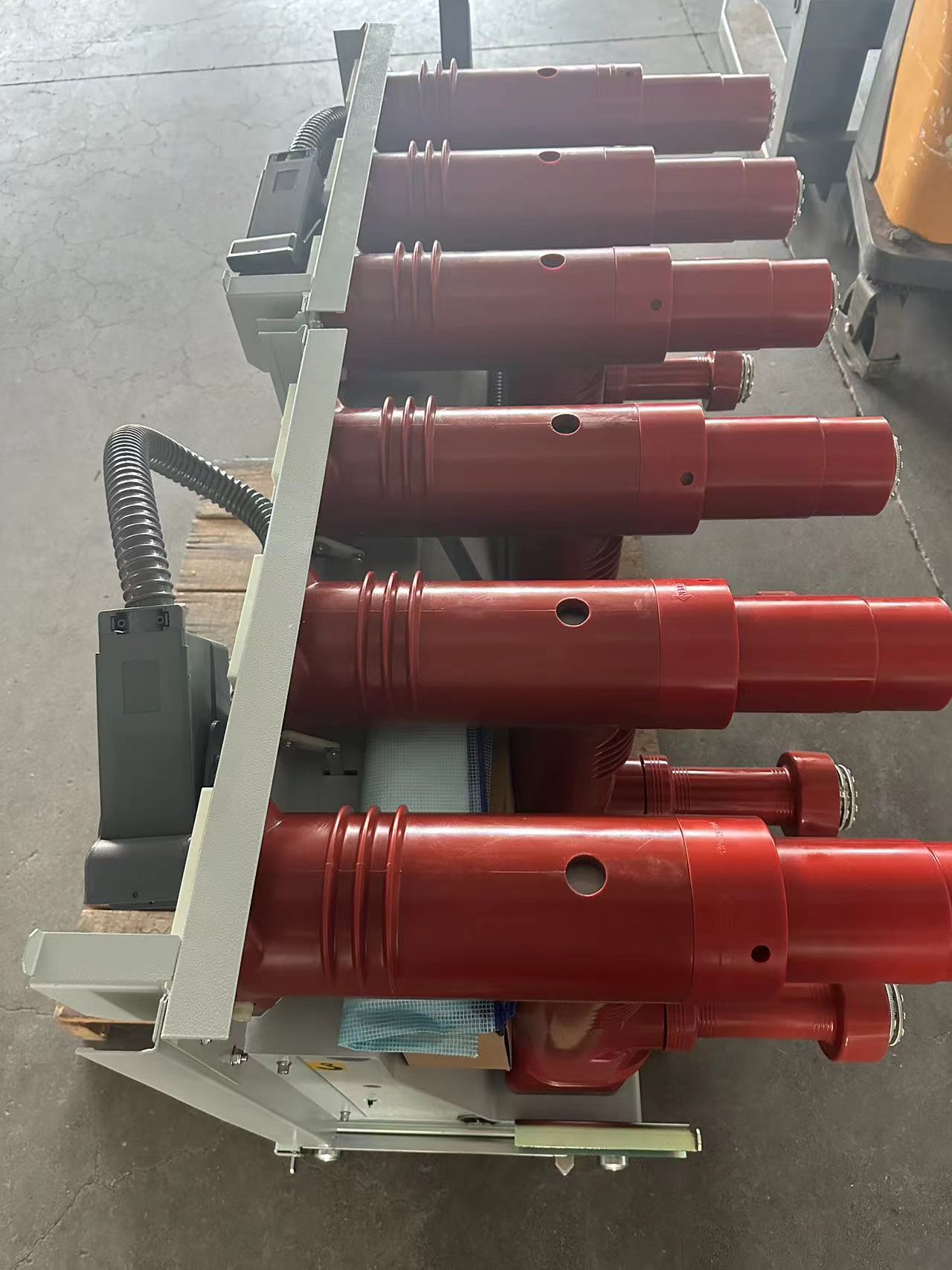

1.1 VCF系列交流高压真空接触器-熔断器组合电器(F-C)是适用于交流 50-60Hz,主回路额定工作电压为 7.2kV、 12kV 的三相交流户内高压开关设备。其功能组合灵活,结构紧凑可靠,同 时具有多重保护功能,使用寿命长可频繁操作。可广泛用于开断和关合交 流电机、变压器等负载电路,也可用于电容无功补偿。
VCF 系列组合电器采用模块化组合结构,可单接触器使用或组合成
F-C 使用,可选固定式或手车移动式,手车式可配合 650mm 或 800mm 宽的
KYN28A(GZS1)型中置柜使用,可用于代换 VSC/P 真空接触器。
VCF系列交流高压真空接触器-熔断器组合电器适用国家标准 GB/T 14808 和 GB/T 11022。
2. 使用环境条件
2.1 户内使用,周围空气温度不高于+40℃,不低于-25℃。
2.2 安装地点的海拔高度不超过 1000 米。
2.3 空气相对湿度,最湿月的月平均最大相对湿度为 90%,月的平均最低
温度为 25℃,并考虑到因湿度变化发生的产品表面上的凝露。
2.4 无明显摇动和冲击振动的场合。
2.5 耐空气污秽等级Ⅱ级,场所中无明显的腐蚀性可燃性气体、烟、蒸汽、
盐雾与尘埃。
2.6 电磁干扰的幅值不超过 1.6kV
3 结构及工作原理
3.1 VCF系列交流高压真空接触器-熔断器组合电器是由交流高压真空接触器加装高压熔断器、熔断器座、联动机构、面板指示和底盘车等组成。
4. 主要技术参数
4.1 主要技术特性见表 1,控制电源电压为交流或直流 220V,订货时可选。
4.2 主回路极数为三极,采用捆绑触头插接,移动式组合电器的接地方式
是底盘车下的母排式。
4.3 电磁系统:控制电源通过永磁开关驱动电路给线圈提供工作电源。
4.4 采用符合 DIN43625 标准的,外形尺寸为 e=360mm 带弹簧或火药撞击
器的高压限流熔断器。熔体可选电流范围 25A-315A。可选合适的型号用于
高压电机(配 XRNM 系列熔断器)、变压器(配 XRNT 系列熔断器)、电容器(配 XRNC 系列熔断器)等的保护以及负载电路的过负荷或短路保护。熔断器被 安装在封闭的绝缘套内,其额定电流应降容 10%使用以保证其不过热而损 坏。
真空接触器-熔断器组合电器是一种结合了真空接触器操作灵活性和熔断器短路保护能力的电气设备,广泛应用于中高压配电系统。以下是对其详细解析:
1. 组件功能
真空接触器:利用真空灭弧技术,适用于频繁接通/分断负载电流(如电动机控制)。其高介电强度确保高效灭弧,延长使用寿命。
熔断器:作为过载或短路保护装置,在故障电流超过阈值时熔断,快速切断电路,保护后端设备。
2. 组合优势
功能互补:接触器负责正常操作,熔断器应对短路,二者协同提升系统可靠性。
经济性:相比断路器,成本更低且维护简便,尤其适合需频繁操作的场合。
快速分断:熔断器在毫秒级切断故障,减少设备损伤风险。
3. 工作流程
正常操作:由真空接触器执行电路的闭合与分断。
故障响应:短路或严重过载时,熔断器熔断,同时可能通过联锁机构触发接触器分闸,实现双重保护。
4. 结构形式
集成设计:常见于紧凑型开关柜,结构优化以协调灭弧与绝缘。
分体配置:接触器与熔断器独立安装,通过电气连接实现功能联动。
5. 应用场景
中高压系统:如电力变压器、电动机、电容器的保护与控制。
工业领域:适用于频繁启停的设备(如轧钢机、起重机),熔断器提供短路后备保护。
6. 与断路器的对比
优点:成本低、维护简单、适合频繁操作。
缺点:熔断器需更换,无法远程复位;分断能力依赖熔断器性能。
7. 选型与协调
参数匹配:确保熔断器的分断能力、时间-电流特性与接触器及系统需求匹配。
保护协调:通过继电器或电子控制器实现故障检测,确保熔断器与接触器动作时序协调。
8. 维护要点
熔断器更换:熔断后需及时更换同规格产品。
接触器检查:定期检测触头磨损、真空泡密封性及机械机构灵活性。
系统测试:模拟故障验证保护动作的可靠性。
9. 标准与规范
遵循IEC 60470(高压交流接触器)和IEC 60282(高压熔断器)等国际标准,确保设计安全性与兼容性。
10. 典型案例
电动机控制中心(MCC):组合电器用于电机的启停和短路保护,降低系统成本。
光伏电站:保护逆变器与变压器,适应频繁的功率波动。
结论
真空接触器-熔断器组合电器通过功能集成,在成本与性能间取得平衡,是中高压系统中经济高效的解决方案。正确选型与协调设计是其可靠运行的关键,适用于对操作频率和保护速度有较高要求的场景。
